用花生壳在单网卡Windows XP上实现VPN功能

作者:少轻狂 | 发布:2010-04-26 | 更新:2013-10-12 | 分类:网络 | Internet | 热度:



随着互联网络发展越来越迅速,中小企业对于SOHU式办公的要求也越来越高,那么远程访问总部数据,实现软件运行就必须用到VPN等相关技术。为了让大家更好的节约成本,实现这一功能,本人现在将一种VPN组建方式奉献给大家,希望能为你的企业带来作用和利益!

需求:

1.出差用户想通过拨号网络直接连接公司整个局域网及服务器

2.网管或经理想在家或其他场所(非公司),运行公司才能运行的数据库类软件

3.实现监控系统远程查看(部分监控系统带局域网功能)

说明:

1.什么是VPN

以本例来说就是现在单位192.168.1.100这台机器上设置好VPN服务,在家中通过VPN客户端访问单位这台机器,建立连接后,这两台机器通信时就像在局域网中一样,虽然是通过Internet进行通信,但整个过程都是加密的,就像是在Internet中穿了一条只有两台机器才能通过的隧道,这就是VPN( Virtual Private Networks )虚拟专用网。

2.花生壳软件的安装及配置

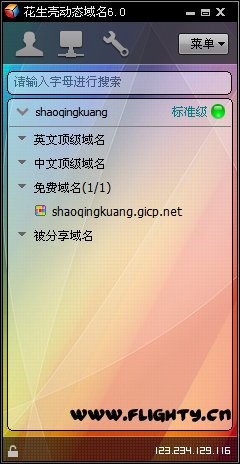

花生壳是一款免费的软件,大家可以在http://www.oray.net上申请并下载对应软件,注册用户(免费注册哈),就可以了。比如我注册的用户名是shaoqingkuang,那么默认我就有一个对用的免费的二级域名了就是shaoqingkuang.gicp.net这样一来,无论我们ADSL如何变,shaoqingkuang.gicp.net可是不变的哦。当然前提是要做好端口映射(至于如何进行端口映射,因为各种路由器都不太一样,所以可以参考你的路由器说明书)。其他的服务如IIS,大家自己研究。

花生壳做好了。不需要进行配置,它会自动进行配置。



步骤:

一:服务端配置

1.情景假设

企业VPN服务器(XP系统)192.168.1.100 客户机192.168.1.9(10、11、12......)路由器 ADSL

远程任意一台电脑,IP自动获取,通过ADSL拨号进入internet。

2.配置路由器(进行端口映射)以FAST牌路由器举例,其他路由大同小异

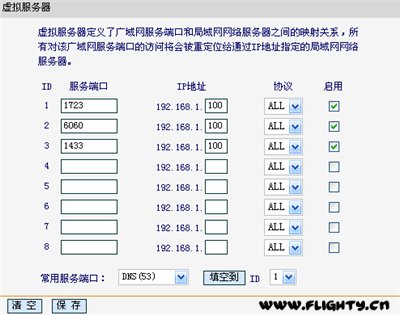

VPN或局域网任意一台电脑对路由器进行调试,进入转发规则-虚拟服务器如图所示:

将端口1723(VPN专用端口)6060(花生壳默认端口)1433(sql server的默认端口,如果你觉得你不需要SQL支持,可以不开。)对应到VPN服务器的IP地址。

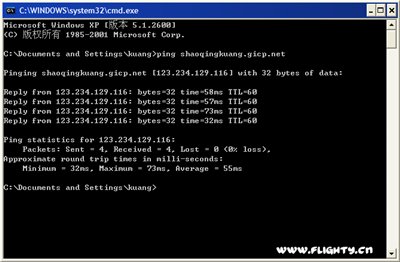

3.看能否ping通自己的域名在cmd中ping shaoqingkuang.gicp.net就可以看到了。这里的例子是shaoqingkuang.gicp.net.如图,这个可以在自己机器上ping看看的。

ping通后,下面我们就在XP上进行VPN服务的设置了。其实和WIN2003比起来XP显得尤为简单。

4.建立VPN服务

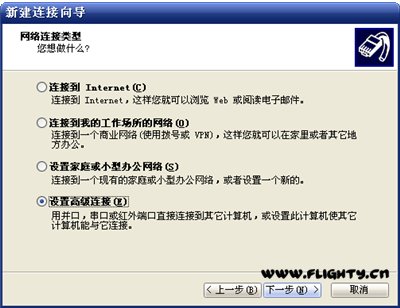

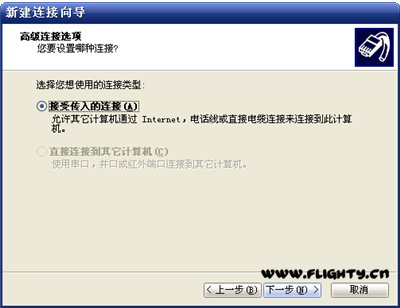

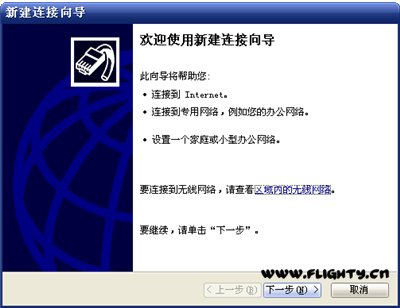

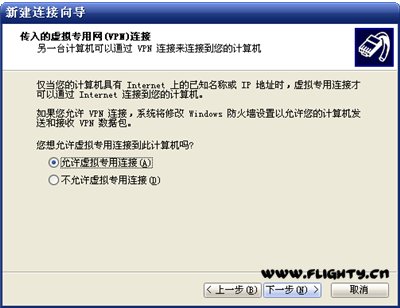

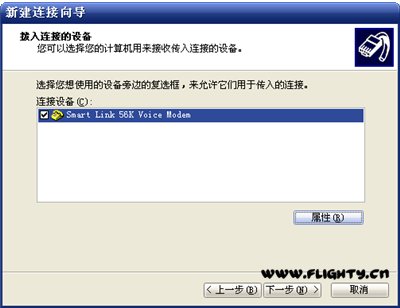

在VPN服务器上(其实就是一台XP操作系统的电脑),右单击网上邻居属性打开,新建一个连接。具体操作请看图:

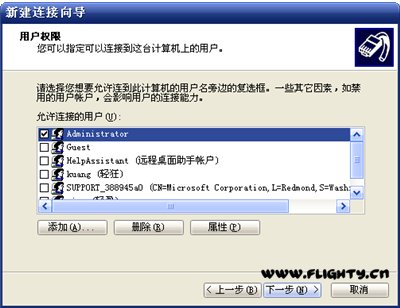

选择一个用户(如果想得到全部权限,最好是Administrations组的成员,这里我就选管理员了)

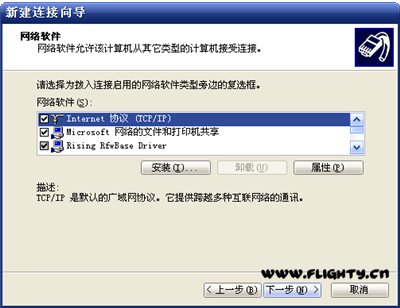

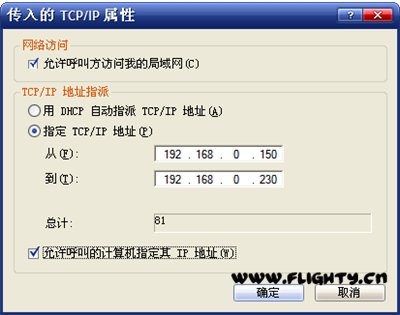

此处如果不编辑手工分配的IP段,容易出现VPN常见的733错误代码。请大家注意!



这里的IP地址是对方的内网IP地址段的号码,没用选择IP段的话就会出现733错误代码!切记,即使对方是ADSL上网的也要选,且不要和你本地的IP地址在同一段。

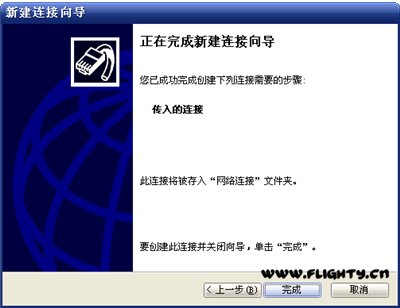

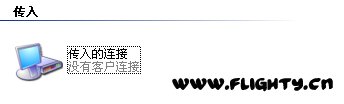

然后在VPN服务器网上邻居里,就多出来一个传入连接,如下图:



5.到这里我们的工作基本完成了。上面有个地方讲的不是很仔细,那就是分配VPN用户,在刚刚一个界面我们勾选了adminsitrator做为用户之一,我们还可以选择其他的用户,当然也可以后来再建立用户,这个大家应该很熟悉的。摸索一下便知道了。时间有限那部分就不细说了。假设分配的账户:shinahua 密码:xiaokuang

这样VPN服务器就建好了,接着就是如何配置主动连接的那台机器了!



二:客户端配置

下面,我们就来说说,怎么在客户端上设置,使其链接到我们辛辛苦苦做的VPN服务器上,完成VPN之旅。

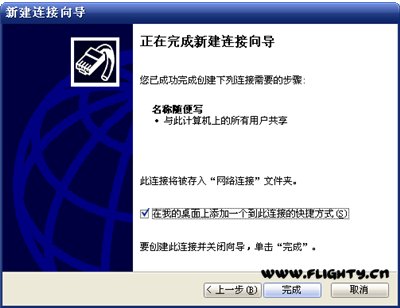

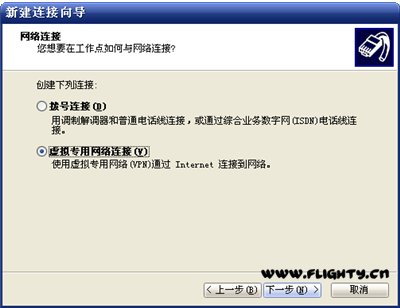

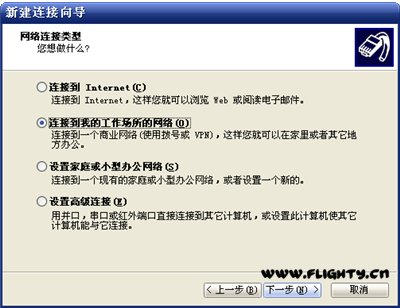

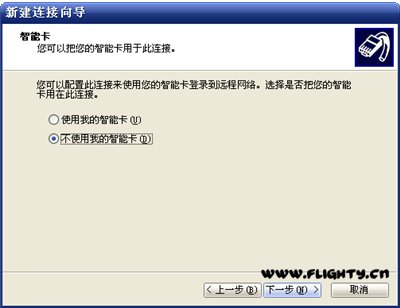

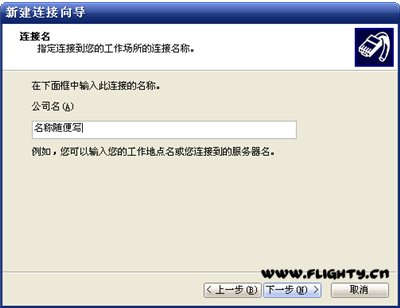

1.internet上任意一台电脑。拨号上网后,打开“网上邻居→属性→创建一个新的连接,如下面组图:

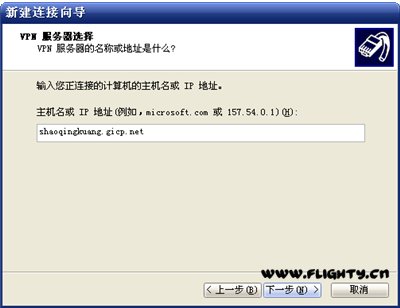

这里的VPN服务器的名称或地址一定是那个花生壳的域名,否则就失败!

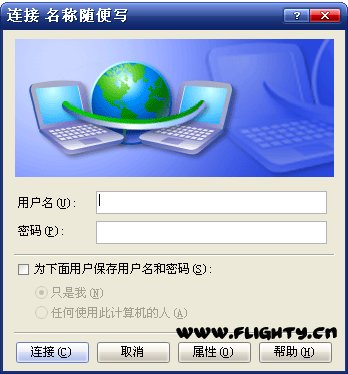

上面输入你允许拨入的用户名和密码就好了。

这样VPN的工作就全部做好了!下面我们找个用户连接看看,我找我朋友试试……

当客户机连接成功后回出现2个本地连接图标就说明连接成功了!

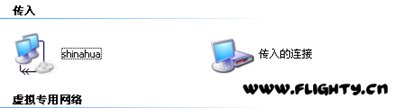

服务器端我们可以在网上邻居属性里面看到用shinahua这个用户名连接的!



看,已经成功了,两台电脑现在就在一个局域网了。下面就可以实现你想要的任何工作!
